Werkstattregal Große Abbildung

Schritt 1

Wählen Sie die Regalrahmen, die Sie für Ihr neues Regal benötigen.
Endscheitend sind drei Faktoren: die Höhe, die Tiefe und die Belastung Ihres benötigten Regals.

Verbinderblech Sicken geben zusätzliche Stabilität.

T-Hohlprofil
Flexible Einteilung der Lagerebenen durch die Lochstanzung im Abstand von 25 mm.

Wählen Sie die Regalrahmen

Die Regalrahmen sind komplett, zerlegt
Pro Grundregal sind zwei Regalrahmen und pro Anbauregal ist ein
Regalrahmen erforderlich. Die Lieferung erfolgt zerlegt.
Die Auswahl des Rahmen richtet sich nach der Regalhöhe und der
benötigten Feldast (Feldlast = die maximale Belastung pro Regalfeld).
Die Summe der Fachlasten darf die Feldlast dabei nicht überschreiten.
Den passenden Rahmentypen finden Sie in der Belastungstabelle.
Hierbei ist zu beachten, ob Regaltypen mit Diagonalstreben oder mit Aussteifungstraversen verwendet werden.

Der Regalrahmen
besteht aus: T-Hohlprofil
Pro Rahmenseite werden 2 Stück benötigt. Die Lochstanzung im Raster von 25 mm sorgt dafür, dass die Regalböden in der Höhe flexibel eingesetzt werden können.

Verbinderblech
Zur Verbindung von zwei Profilen in der Tiefe. Die Anzahl richtet sich nach der Höhe und der benötigten Feldlast.

Fußplatte
Zur Lastverteilung und Standsicherheit.
Wird an das untere Ende des Profils gesteckt.

Sicherungsstift
Es werden 2 Stück zur Befestigung von Verbinderblech und Profil benötigt.

Kunststoffkappe
Zum Schutz vor Staub und Schmutz. Wird auf das obere Ende des Profils gesteckt.

Verzinkte Rahmen für Fachböden
Regalrahmen Typ-A/2 (mit 2 Verbindungsbleche)
	Höhe: 2000 mm		Höhe: 2500 mm
	Best.-Nr.	€	Best.-Nr.	€
335 mm	HZL 20030 A/2	Auf Anfrage	HZL 25030 A/2	Auf Anfrage
435 mm	HZL 20040 A/2		HZL 25040 A/2
535 mm	HZL 20050 A/2		HZL 25050 A/2
635 mm	HZL 20060 A/2		HZL 25060 A/2
735 mm	HZL 20070 A/2		HZL 25070 A/2
835 mm	HZL 20080 A/2		HZL 25080 A/2
935 mm	HZL 20090 A/2		HZL 25090 A/2
1035 mm	HZL 20100 A/2		HZL 25100 A/2

RAL 7035 lichtgrau Rahmen für Fachböden
Regalrahmen Typ-A/2 (mit 2 Verbindungsbleche)
	Höhe: 2000 mm		Höhe: 2500 mm
	Best.-Nr.	€	Best.-Nr.	€
335 mm	HKL 20030 A/2	Auf Anfrage	HKL 25030 A/2	Auf Anfrage
435 mm	HKL 20040 A/2		HKL 25040 A/2
535 mm	HKL 20050 A/2		HKL 25050 A/2
635 mm	HKL 20060 A/2		HKL 25060 A/2
735 mm	HKL 20070 A/2		HKL 25070 A/2
835 mm	HKL 20080 A/2		HKL 25080 A/2
935 mm	HKL 20090 A/2		HKL 25090 A/2
1035 mm	HKL 20100 A/2		HKL 25100 A/2

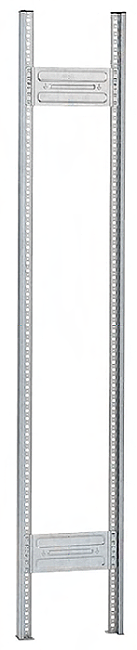

Regalrahmen
mit zwei Verbindungsbleche
Typ-A/2

Verzinkte Rahmen für Fachböden
Regalrahmen Typ-A/3 (mit 3 Verbindungsbleche)
	Höhe: 2500 mm		Höhe: 3000 mm
	Best.-Nr.	€	Best.-Nr.	€
335 mm	HZL 25030 A/3	Auf Anfrage	HZL 30030 A/3	Auf Anfrage
435 mm	HZL 25040 A/3		HZL 30040 A/3
535 mm	HZL 25050 A/3		HZL 30050 A/3
635 mm	HZL 25060 A/3		HZL 30060 A/3
735 mm	HZL 25070 A/3		HZL 30070 A/3
835 mm	HZL 25080 A/3		HZL 30080 A/3
935 mm	HZL 25090 A/3		HZL 30090 A/3
1035 mm	HZL 25100 A/3		HZL 30100 A/3

RAL 7035 lichtgrau Rahmen für Fachböden
Regalrahmen Typ-A/3 (mit 3 Verbindungsbleche)
	Höhe: 2500 mm		Höhe: 3000 mm
	Best.-Nr.	€	Best.-Nr.	€
335 mm	HKL 25030 A/3	Auf Anfrage	HKL 30030 A/3	Auf Anfrage
435 mm	HKL 25040 A/3		HKL 30040 A/3
535 mm	HKL 25050 A/3		HKL 30050 A/3
635 mm	HKL 25060 A/3		HKL 30060 A/3
735 mm	HKL 25070 A/3		HKL 30070 A/3
835 mm	HKL 25080 A/3		HKL 30080 A/3
935 mm	HKL 25090 A/3		HKL 30090 A/3
1035 mm	HKL 25100 A/3		HKL 30100 A/3

Regalrahmen
mit drei Verbindungsbleche
Typ-A/3

Rahmen für Fachböden
Regalrahmen Typ-A/4 (mit 4 Verbindungsbleche)
	Verzinkte Rahmen		RAL 7035 lichtgrau
	Höhe: 3000 mm		Höhe: 3000 mm
	Best.-Nr.	€	Best.-Nr.	€
335 mm	HZL 30030 A/4	Auf Anfrage	HKL 30030 A/4	Auf Anfrage
435 mm	HZL 30040 A/4		HKL 30040 A/4
535 mm	HZL 30050 A/4		HKL 30050 A/4
635 mm	HZL 30060 A/4		HKL 30060 A/4
735 mm	HZL30070 A/4		HKL 30070 A/4
835 mm	HZL 30080 A/4		HKL 30080 A/4
935 mm	HZL 30090 A/4		HKL 30090 A/4
1035 mm	HZL 30100 A/4		HKL 30100 A/4

Regalrahmen
mit vier
Verbindungsbleche
Typ-A/4

Regale mit Diagonalstreben

Belastungstabelle für Regalrahmen

Höhe 2000 mm	Rahmentyp A/2	Rahmentyp A/2	Rahmentyp A/3
Feldlast	1600 kg	1600 kg	3000 kg
Höhe 2500 mm	Rahmentyp A/2	Rahmentyp A/3	Rahmentyp A/3
Feldlast	1000 kg	2500 kg	2500 kg
Höhe 3000 mm	Rahmentyp A/3	Rahmentyp A/3	Rahmentyp A/4
Feldlast	1700 kg	1700 kg	2100 kg

Regale mit Diagonalstreben

Beispiel:
Als Feldlast bezeichnet man die Belastung für alle 5 Böden zusammen

Regale mit Aussteifungs-traversen

Höhe 2000 mm	Rahmentyp A/2	Rahmentyp A/2	Rahmentyp A/3
Feldlast Benötigte Traversen	1200 kg 2 Paar	1600 kg 3 Paar	2100 kg 3 Paar
Höhe 2500 mm	Rahmentyp A/2	Rahmentyp A/3	Rahmentyp A/3
Feldlast Benötigte Traversen	1000 kg 3 Paar	1800 kg 3 Paar	2100 kg 4 Paar
Höhe 3000 mm	Rahmentyp A/3	Rahmentyp A/3	Rahmentyp A/4
Feldlast Benötigte Traversen	1300 kg 3 Paar	1700 kg 4 Paar	2400 kg 5 Paar

Regale mit Aussteifungstraversen

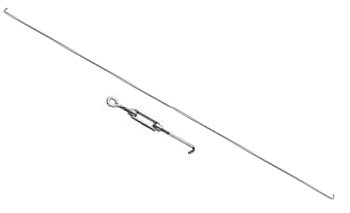

Diagonalstreben, inkl. Spannschloss – Länge 1905 mm
Aus Rundstahl,
Endbereiche abgebogen,
passend für 2000 bis 3000 mm Regalhöhen.
Grundregal =
2 Diagonalstreben (Kreuz)
Anbauregal =
1 Diagonalstrebe

Für Regalbreite	Artikel-Nr.	Preis €
750 mm	Z 521435	4,46
1000 mm	Z 521905	4,56
1300 mm	Z 522055	4,76

Aussteifungstraversen, inkl. Sicherungsstiften
40 mm winkelförmig gekantet, zur Längsaussteifung und Fachbodenauflage bei beidseitiger Regalnutzung ( Einsatz paarweise).

Für Regalbreite	Verzinkt	€	Lichtgrau	€

1000 mm	Z 53410	6,74	K 53410	9,28
1300 mm	Z 53413	8,00	K 53413	10,40

Hinweis:
Planen Sie hier gleich die benötigten Diagonalstreben oder Aussteifungstraversen ein.

Weiter zu Schritt 2

Bitte beachten Sie, dass die Tiefe des Bodens z.B. 300 mm zur Rahmen-Tiefe 335 mm passt. Sie müssen im nächsten Schritt immer 35 mm abziehen um die passende Tiefe des Regal-Bodens zu wählen.

Aufgrund der problematischen Situation auf dem Stahlmarkt können wir hier zu Zeit keine Preise nennen. Bitte fragen Sie die Tagespreise an!
